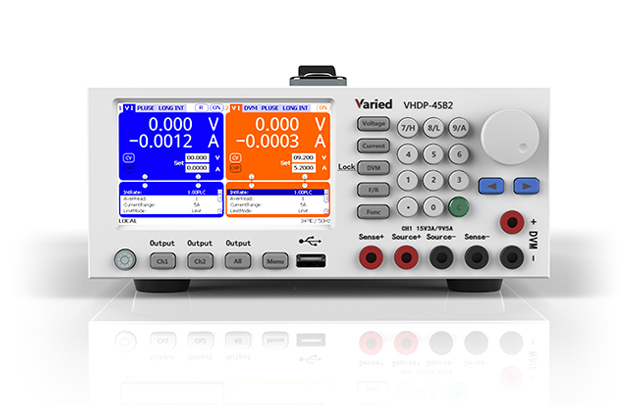

VH高速多量程直流电源

Varied的VH双通道VHDP-45B2 电源专门为便携式开发和测试应用,可以用于电池驱动产品,比如手机,电话, 移动收音机等这些高精密、高瞬态响应的应用场合,电源的输出特性与实际电池相同。
产品能够通过可调节输出电阻模拟电池的响应且提供非常稳定的输出电压,此外,还可以用来检测功耗电流(包括直流电流和脉冲负载电流)。在做电池充放工作时, 不仅可以当做源向电池充电提供能量,还可以从充电器或者电池中吸收电流。

Feature

  • 1.动态负载高速响应
  • 2.双通道输出
  • 3.电池供应设备的开发应用和测试
  • 4.可调输出电阻的电池仿真应用
  • 5.脉冲电流(峰值、平均、谷值)测量
  • 6.电流吸收可达 3A
  • 7.内置电压表 DVM
  • 8.小电流精度可达 0.2uA

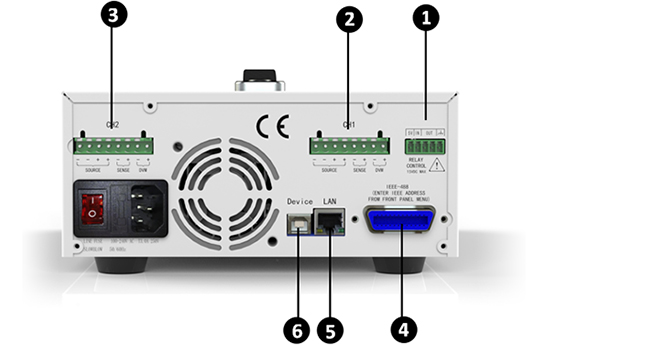

丰富的界面





  • ①继电器接口
  • ②CH1输出端子补偿端子
  • ③CH2输出端子补偿端子
  • ④GPIB接口
  • ⑤LAN接口
  • ⑥Device接口

Technical parameters


名称

具体参数

参数值

一般设置

测量时间设置

0.01~ 10PLC,0.01PLC/step

平均读取次数设置

1-10

输出电压@23±5℃

输出电压

CH1:0-15V,CH2:0-15V

输出电压精度

±0.05%+10mV

电压编程精度

1mV

电压回读精度

± (0.05%+3mV)

电压回读分辨率

1mV

电压输出电压上升时间

0.35ms (10% ~ 90%)

电压输出电压下降时间

0.35ms (90% ~ 10%)

负载调整率

0.01%+2mV

源调整率

0.5mV

恢复时间(1000%负载变化)

100mV50us

纹波和噪音

3mV rms(0~1MHz)

输出电流@23±5℃

输出电流

CH1/CH2: 0~5A (0~9V), 0~3A(9~15V)

电流输出精度

5Arange:±(0.16%+5mA),
CH1:5mA range: ±(0.16%+5uA)

电流编程精度

CH1:  5A  range:  0.2mA , 5mA
range:0.2uA;CH2: 5A range:0.2mA

电流回读精度

CH1/CH2:
5A range: ±(0.2%+1mA),
5mA range: ±(0.2%+1uA),


电流回读分辨率

5A range: 200uA,
5mA range: 0.2uA,

电流吸收能力

CH1/CH2:
0~4V: 3A,4~15V:(3A derate
0.25A)/V

负载调整率

0.01%+1mA

源调整率

0.5mA

DVM 功能

输入电压范围

0 ~ 20VDC

输入阻抗

20MΩ

最大输入电压

-3V, +22V

读取精度

± (0.05%+3mV)

读取分辨率

1mV
