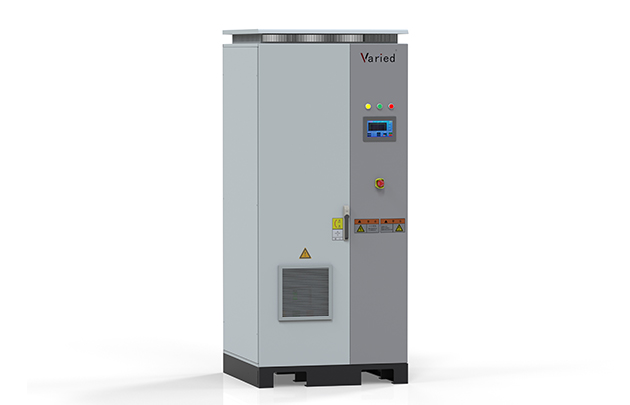

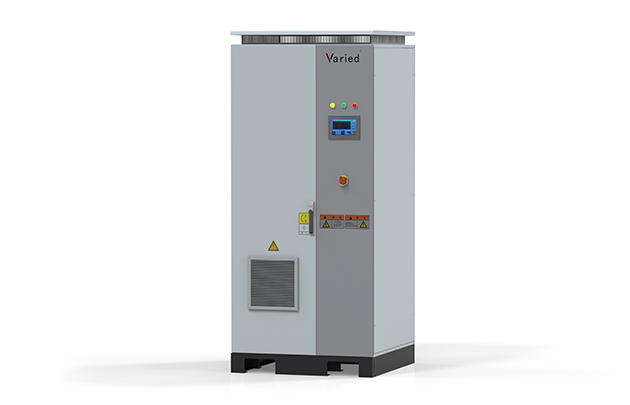

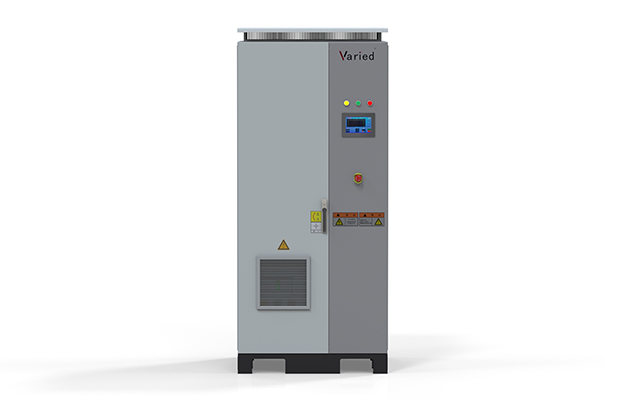

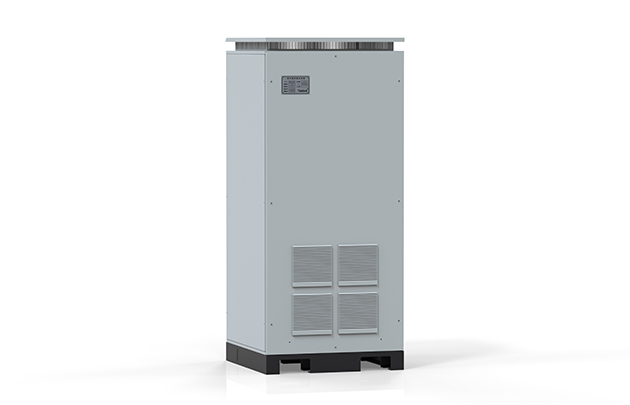

VEADS电池模拟器系列

VARIED的VEADS系列电源专为新能源电动汽车行业的电机控制器、驱动电机、整车的测试试验而开发的,是用于替代动力电池的低成本解决方案。
采用四象限PWM整流技术和纯数字控制技术和纯数字控制技术,具备输出稳定精度高、调节范围广、瞬态响应迅速、能量双向流动等特点。
可模拟动力电池充放电等动态特性。具有RS485、CAN、以太网等远程通讯接口,可以与上位机连接形成智能监控系统, 实现对整个测试系统运行状态的实时监控。
可设定不同电池类型、串并联数以及SOC等变量条件的电池特性,全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程,也可以自定义电池变化特性。

性能特点

  • 1、功率范围:40KW-1000KW;
  • 2、输出电压:20V-800V/1000V/1500V/2000V可定制;
  • 3、采用七寸触摸屏操作、显示便捷;
  • 4、内置磷酸铁锂、三元锂、镍氢电池、铅酸电池、镍铬电池等5种电池模拟特性曲线,并可由用户自定义电池特性曲线;
  • 5、具备电能计量功能,记录电池模拟中电能放电和充电的能量;
  • 6、具有自动压降补偿功能,自动补偿线压降;
  • 7、采用四象限控制技术,全功率内能量双向流动,运行稳定可靠;
  • 8、采用PWM整流技术,功率因素≥0.99,输入谐波≤3%,效率大于93%;
  • 9、采用高速数字控制技术,输出精度达到0.05%FS;
  • 10、输出参数、保护参数可编程,可适用于不同类型设备测试;
  • 11、具有多种操作接口,可实现远程操作,无人值守以及嵌入测试系统;
  • 12、采用模块化设计,设备后期维护简便;

产品选型

功率 型号 电流 电压范围 功率 型号 电流 电压范围
40KW VEADS-40-800 400A 20-800V 200KW VEADS-200-800 800A/1200A 20-800V
80KW VEADS-80-800 400A 20-800V VEADS-200-1000 1000A 20-1000V
VEADS-80-1000 400A 20-1000V 250KW VEADS-250-800 800A/1200A 20-800V
100KW VEADS-100-800 400A/1000A/1200A 20-800V VEADS-250-1000 1000A 20-1000V
VEADS-100-1000 400A/600A 20-1000V 300KW VEADS-300-800 800A/1200A 20-800V
160KW VEADS-160-1000 600A/800A/1000A 20-1000V VEADS-300-1000 1000A 20-1000V


技术参数

交流(输入特性)

输入接线方式

三相三线+地线

输入电压

380Vac±10%

频率

50Hz±5%

功率因数

≥0.99

电流总谐波

≤3%







直流(输出特性)

电压范围

20-800Vdc

输出电压精度

≤0.05%FS

源效应

≤0.05%FS

负载效应

≤0.05%FS

电压纹波(rms)

≤0.2%FS

响应时间(10%~90%)

≤3~5ms

正负切换时间(-90%~90%)

≤7~10ms



回馈特性

交流电压

380Vac±10%

频率

50Hz±5%

功率因数

≥0.99

电流总谐波

≤3%

回馈功率

全功率回馈

通讯接口

上位机

RS48(标配)、CAN(标配)、LAN(选配)、GPIB(选配)

安全特性

保护方式

欠频、过频、交流过压、交流欠压,缺相,过温保护、输出过压保护、过流、过载保护、短路保护、漏电流保护

绝缘耐压和绝缘阻抗

耐压1800VAC 60S,漏电流小于10mA;
1000Vdc60S,阻抗≥10mΩ
2000VDC 60S,无飞弧,击穿

噪声(距离机柜1m处)

≤65db

防护等级

IP21

冷却方式

强制风冷(可控)

工作环境

温度

0℃-45℃

湿度

10-90% (非凝结)

海拔高度

2000m

常规规格技术,特殊定制可电话咨询
