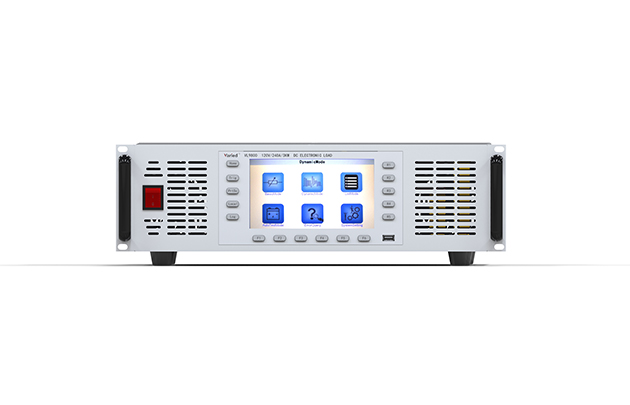

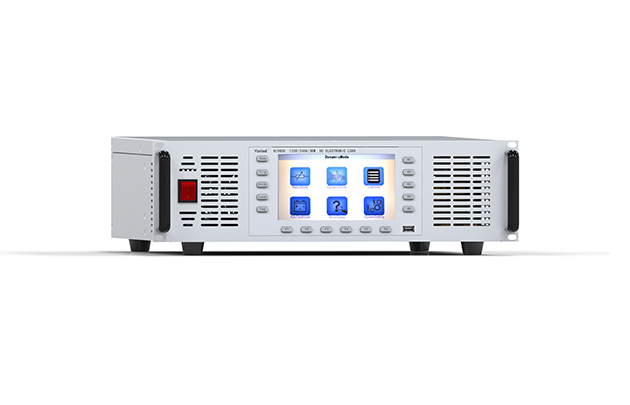

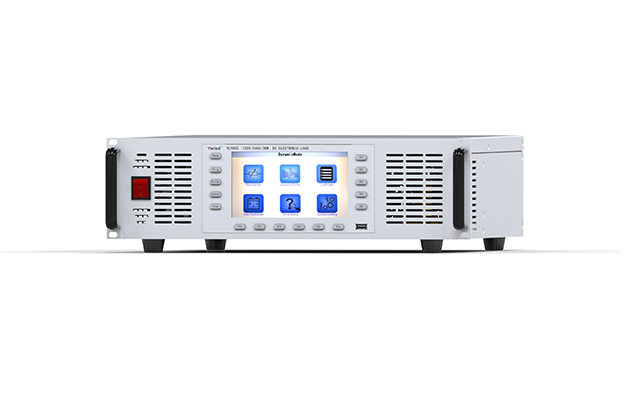

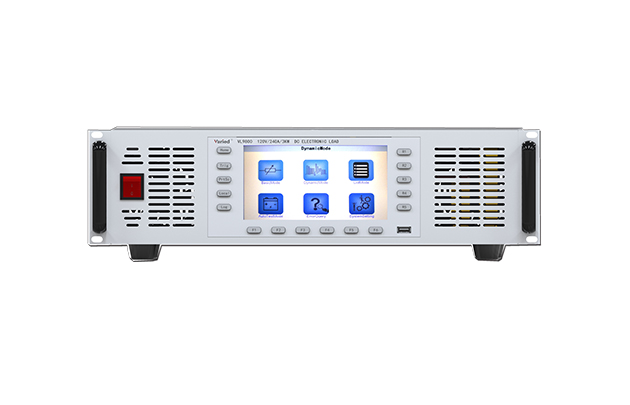

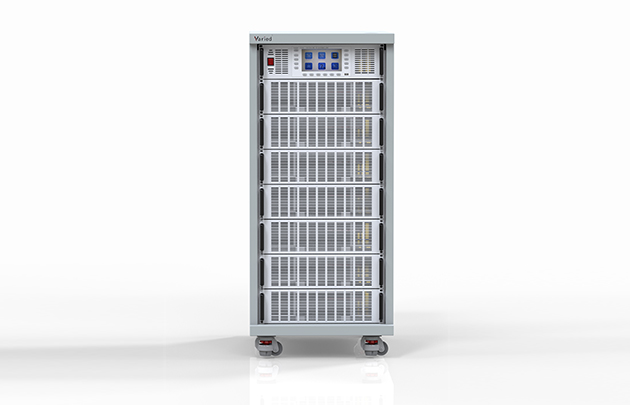

VL直流电子负载

Varied的系列是单输入直流可编程电子负载。本系列可编程直流电子负载支持四种操作模式:CC,CV,CR,CP;功率范围从1.2W 到100KW,更高功率的可特殊定制,满足您不同的需求;可编程的电流上升速度;高速的测量速度和超高的分辨率和精度;内置RS232、USB、GPIB 通讯接口,可根据您设计和测试的需求,提供多用途解决方案。

Feature

  • 1.功率范围:1.2KW-100KW,0-12000V/0-2500A
  • 2.高达 25KHz 动态模式
  • 3.电压测量分辨率可达1mV,电流1mA
  • 4.电压,电流测量速度最高可达50KHz 速度
  • 5.四种操作模式:定电压,定电流,定电阻和定功率
  • 6.远端量测的功能
  • 7.电池测试功能
  • 8.自动测试功能
  • 9.动态测试功能
  • 10.智能型风扇控制
  • 11.内建 Buzzer 作为警告提示
  • 12.内置 RS232,USB,GPIB 通讯接口

产品选型


功率 电压 电流 功率 电压 电流
1200W 500V 60A 15KW 500V 240A
1200W 60V 240A 15KW 150V 500A
1800W 500V 60A 24KW 1200V 480A
1800W 60V 240A 24KW 600V 960A
2400W 500V 120A 36KW 1200V 720A
2400W 120V 240A 36KW 600V 1440A
3000W 500V 60A 48KW 1200V 960A
3000W 120V 240A 48KW 600V 1920A
3600W 500V 120A 60KW 600V 2400A
3600W 150V 480A 60KW 150V 2500A
6000W 600V 120A 72KW 1200V 1440A
6000W 150V 480A 72KW 600V 2500A
10000W 150V 500A 100KW 600V 2500A

Technical parameters


型号

VL9800

额定值
( 040 )

输入电压

0~120V

输入电流

0~24A

0~240A

输入功率

3000W

最小操作电压

0.12V/24A

1.2V/240A

定电压模式

量程

0.1~18V

0.1~120V

分辨率

1mV

10mV

精度

±(0.025%+0.05%FS)

定电流模式

量程

0~18A

0~240A

分辨率

1mA

10mA

精度

±(0.05%+0.05%FS)



定电阻模式

量程

0.01Ω~10Ω

10Ω~7.5KΩ

分辨率

16bit



精度

0.01%+0.08S

0.01%+0.0008S

定功率模式

量程

3000W



分辨率

100mW



精度

0.2%+0.2%FS



动态模式

CC 模式

T1T2

20uS~3600S /Res:1 uS

精度

5uS±100ppm

上升/下降斜率

0.001~0.25A/uS

0.01~2.5A/uS

最小上升时间

60uS

60uS

测量范围

电压回读值

量程

0~18V

0~120V

分辨率

1 mV

10 mV

精度

±(0.025%+0.025%FS)

电流回读值

量程

0~24A

0~240A

分辨率

1mA

10mA

精度

±(0.05%+0.05%FS)



保护范围

过功率保护

3050W

过电流保护

26.4A

264A

过电压保护

130V

过温度保护

85℃
