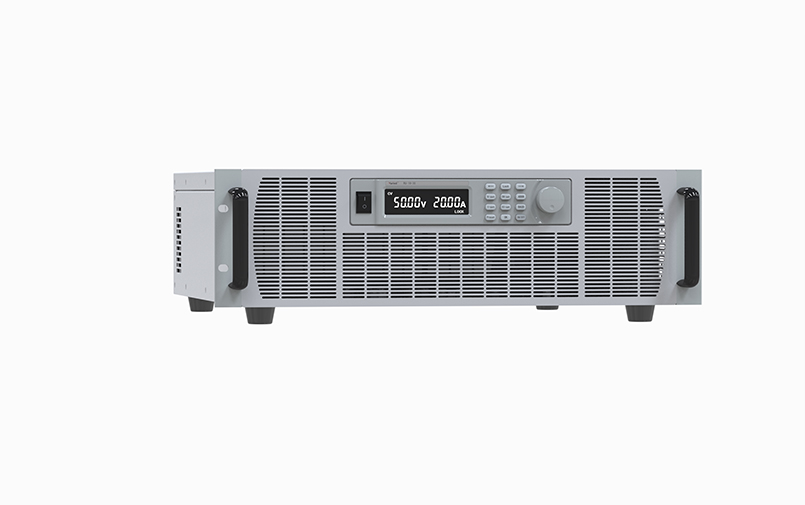

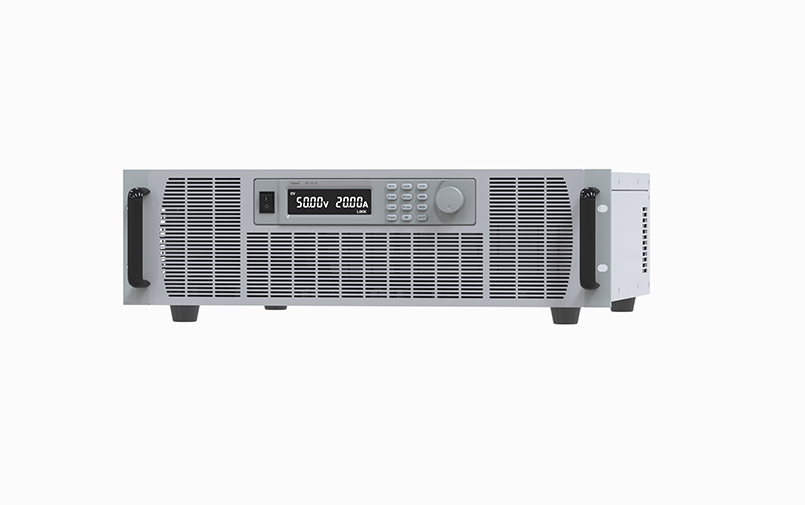

3U全宽-RU-150灵巧型直流电源

VARIED的RU系列是公司为科研及工业应用而自主研发生产的 一款高性能直流电源供应器 。本系列产品具有操作简单,体积小,效率高,高精度,高稳定等性能,具有完善的保护功能,让用户使用产品更放心,更稳定,更可靠。

性能特点

  • 1、功率范围0—15000W,并机扩展可达120KW;
  • 2、标准 1U1/2 、2U、3U尺寸,便于上机架使用;
  • 3、电压电流显示,工作状态一目了然;
  • 4、CV/CC工作模式自动切换;
  • 5、标配RS232、RS485,LAN,可选配CAN口;
  • 6、具有远端补偿功能,补偿线上压降;
  • 7、过压、过流、短路多种保护功能;

产品参数


规格型号

RU-150-30500 RU-150-60250 RU-150-100150 RU-150-150100 RU-150-30050 RU-150-50030 RU-150-60025 RU-150-80018 RU-150-100015 RU-150-150010

交流输入

380V±10%

额定值范围

输出电压

0-30V 0-60V 0-100V 0-150V 0-300V 0-500V 0-600V 0-800V 0-1000V 0-1500V

输出电流

0-500A 0-250A 0-150A 0-100A 0-50A 0-30A 0-25A 0-18A 0-15A 0-10A

输出功率

0-15KW 0-15KW 0-15KW 0-15KW 0-15KW 0-15KW 0-15KW 0-15KW 0-15KW 0-15KW

负载调整率

电压

≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS

电流

≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS ≤0.2%FS

设定值解析度

电压

0.01V 0.01V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 1V 1V

电流

0.1A 0.1A 0.1A 0.1A 0.01A 0.01A 0.01A 0.01A 0.01A 0.01A

回读值解析度

电压

0.01V 0.01V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 1V 1V

电流

0.1A 0.1A 0.1A 0.1A 0.01A 0.01A 0.01A 0.01A 0.01A 0.01A

设定值精确度

电压

≤0.1%FS+20mV ≤0.1%FS+100mV ≤0.2%FS+100mV

电流

≤0.5%FS+200mA ≤0.3%FS+30mA ≤0.3%FS+10mA

回读值精确度

电压

≤0.1%FS+20mv ≤0.1%FS+100mV ≤0.2%FS+100mV

电流

≤0.5%FS+200mA ≤0.3%FS+30mA ≤0.3%FS+10mA

纹波(20HZ-20MHZ)

Vpp≤5%FS+100mV
Vrms≤1%FS+100mV
Vpp≤3%FS+100mV
Vrms≤0.5%FS+100mV
Vpp≤1%FS+300mV
  Vrms≤0.3%FS+50mVV

动态响应时间(10%-90%负载)

≤5mS

电压设定和预置

旋转编码器

电流设定和预置

旋转编码器

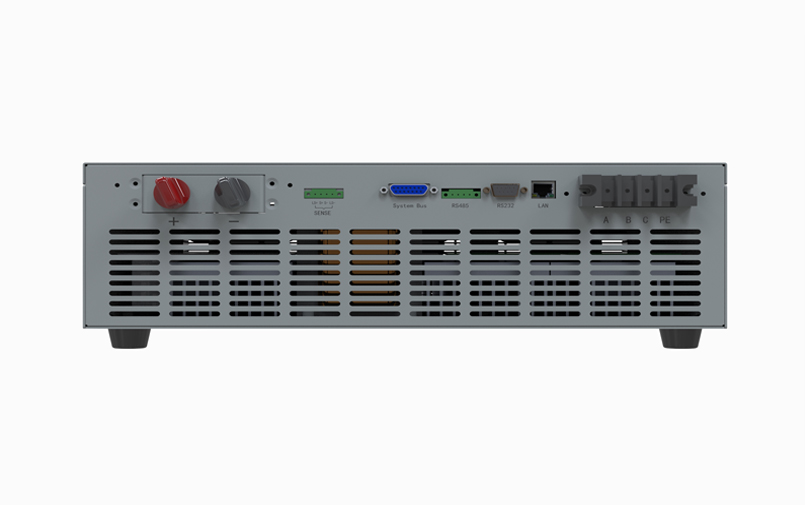

接口

标配RS232,RS485,LAN

保护功能

具有过压保护,过流保护,短路保护,温度保护

散热方式

强制风冷

操作环境

室内使用设计,温度: 0℃~40℃;湿度:10%~85% RH

储存环境

温度:-20℃~70℃;湿度:10%~90% RH

尺寸(W*H*D)

482*132*570mm

重量

28KG左右
