VEM小功率电池模拟器-苏州万瑞达电气有限公司

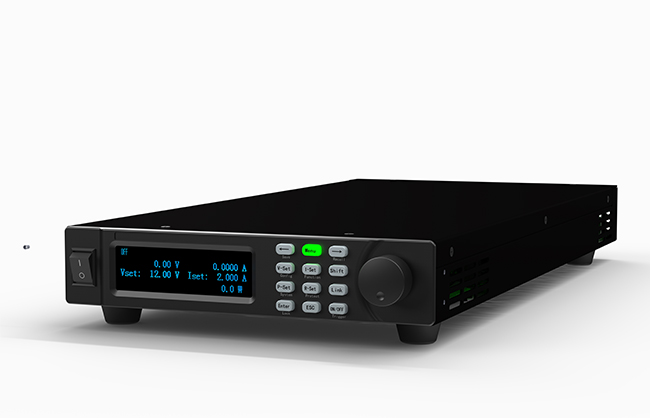

VEM小功率电池模拟器

VEM小功率电池模拟器集双向电源和回馈式负载功能特性于一体，功率400W、800W，电压60V/150V/300V/600V多种规格，可以满足客户的不同电流功率的测试需求。独立的多通道设计，用户可依据待测物的测试需求数量与规格任意配置每一个通道，满足客制化需求。同时具备高精度的输出和量测，并且针对测试做了多项安全设计，适合用于电源模块、智能化工业设备、汽车电子和各种小容量电池充放电测试等多个测试领域。

产品特点

1.1/2 1U体积，小体积，高功率密度；

2.电压60V/150V/300V/600V多规格可选；

3.源载一体设计，能量双向流动；

4.具备并机功能，扩展输出功率；

5.电池充电测试功能和电池模拟功能；

6.多通道独立控制，实现同步或比例跟踪功能；

7.OVP、OCP、OPP、OTP及输入过欠压保护等；

8.CC/CV优先权设置功能；

9.输出阻抗可调节

10.可设置电压电流上升下降时间；

11.支持多种远程控制，RS232，RS485、CAN、LAN、GPIB、模拟控制等；

小体积高功率密度

VEM小功率双向系列拥有1/2 1U的小体积，可提供800W功率输出，不但具备高功率密度，同时也拥有高分辨率、高精度和高稳定性等特性。输出电压可达600V，输出电流可达30A。全系列共有8个型号，宽范围输出设计，一台机器可涵盖广范围的应用需求。

电源/负载无缝切换

不同于传统的电源和负载在正负电流切换时，中间会存在短暂的跳变和不连贯现象。VEM将双向电源和回馈式负载功能特性集于一体，能够实现高速的源和载电流模式转换，从而在输出和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲，广泛适用于电池、电池封装以及电池保护板等储能设备测试。

产品型号

系列	型号	电压	电流	功率
60V	VEM04-6030	60V	30A	400W
60V	VEM08-6030	60V	30A	800W
150V	VEM04-15012	150V	12A	400W
150V	VEM08-15012	150V	12A	800W
300V	VEM04-3006	300V	6A	400W
300V	VEM08-3006	300V	6A	800W
600V	VEM04-6003	600V	3A	400W
600V	VEM08-6003	600V	3A	800W

技术规格

型号		VEM04-6030	VEM08-6030	VEM04-15012	VEM08-15012	VEM04-3006	VEM08-3006	VEM04-6003	VEM08-6003
额定值（0～40℃）	输出电压	0~60V	0~60V	0~150V	0~150V	0~300V	0~300V	0~600V	0~600V
	输出电流	-30A~30A	-30A~30A	-12A~12A	-12A~12A	-6A~6A	-6A~6A	-3A~3A	-3A~3A
	输出功率	-400W~400W	-800W~800W	-400W~400W	-800W~800W	-400W~400W	-800W~800W	-400W~400W	-800W~800W
	最小操作电压	6V at -30A	6V at -30A	15V at -12A	15V at -12A	30V at -6A	30V at -6A	60V at -3A	60V at -3A
定电流模式	调节范围	-30A~30A	-30A~30A	-12A~12A	-12A~12A	-6A~6A	-6A~6A	-3A~3A	-3A~3A
	设定解析度	10mA	10mA	1mA	1mA	1mA	1mA	1mA	1mA
	精度	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS
定电压模式	调节范围	0~60V	0~60V	0~150V	0~150V	0~300V	0~300V	0~600V	0~600V
	设定解析度	1mV	1mV	10mV	10mV	10mV	10mV	10mV	10mV
	精度	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS
可编程内阻	调节范围	0~1000mΩ	0~1000mΩ	0~1000mΩ	0~1000mΩ	0~1000mΩ	0~1000mΩ	0~1000mΩ	0~1000mΩ
	设定解析度	0.1mΩ	0.1mΩ	0.1mΩ	0.1mΩ	0.1mΩ	0.1mΩ	0.1mΩ	0.1mΩ
	精度	2%*Rmax	2%*Rmax	2%*Rmax	2%*Rmax	2%*Rmax	2%*Rmax	2%*Rmax	2%*Rmax
定功率模式	调节范围	-400W~400W	-800W~800W	-400W~400W	-800W~800W	-400W~400W	-800W~800W	-400W~400W	-800W~800W
	设定解析度	0.1W	0.1W	0.1W	0.1W	0.1W	0.1W	0.1W	0.1W
	精度	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS
定电阻模式	调节范围	0.6~1000Ω	0.6~1000Ω	1.5~1000Ω	1.5~1000Ω	20~1000Ω	20~1000Ω	20~1000Ω	20~1000Ω
	分辨率	0.1Ω	0.1Ω	0.1Ω	0.1Ω	0.1Ω	0.1Ω	0.1Ω	最小0.1Ω
	精度	Rmin：(Vreal-Vmax0.1%)/Rset -Imax0.2% ???? ? Rmax：(Vreal+Vmax0.1%)/Rset +Imax0.2%				Rmin：(Vreal-Vmax0.1%)/Rset -Imax0.2% ?Rmax：(Vreal+Vmax0.1%)/Rset +Imax0.2%
电流回读值	量程	-30A~30A	-30A~30A	-12A~12A	-12A~12A	-6A~6A	-6A~6A	-3A~3A	-3A~3A
	分辨率	1mA	1mA	1mA	1mA	0.1mA	0.1mA	0.1mA	0.1mA
	精度	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS
电压回读值	量程	0~60V	0~60V	0~150V	0~150V	0~300V	0~300V	0~600V	0~600V
	分辨率	1mV	1mV	10mV	10mV	10mV	10mV	10mV	10mV
	精度	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS	<0.1%FS
功率回读值	量程	-400W~400W	-800W~800W	-400W~400W	-800W~800W	-400W~400W	-800W~800W	-400W~400W	-800W~800W
	分辨率	0.1W	0.1W	0.1W	0.1W	0.1W	0.1W	0.1W	0.1W
	精度	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1.0%FS	<1%FS
温漂系数	电压温漂	100ppm/℃	100ppm/℃	100ppm/℃	100ppm/℃	100ppm/℃	100ppm/℃	100ppm/℃	100ppm/℃
温漂系数	电流温漂	50ppm/℃	50ppm/℃	50ppm/℃	50ppm/℃	50ppm/℃	50ppm/℃	50ppm/℃	50ppm/℃
负载调节率	电压	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax
负载调节率	电流	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax
电源调节率	电压	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax	≤0.05%Umax
电源调节率	电流	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax	≤0.05%Imax
纹波	电压	≤100mVp-p	≤100mVp-p	≤300mVp-p	≤300mVp-p	≤600mVp-p	≤600mVp-p	≤1200mVp-p	≤1200mVp-p
纹波	电流	≤30mArms	≤30mArms	≤30mArms	≤30mArms	≤30mArms	≤30mArms	≤30mArms	≤30mArms
上升时间（10-90%）	电压（空载）	5ms	5ms	20ms	20ms	20ms	20ms	30ms	30ms
上升时间（10-90%）	电压（满载）	10ms	10ms	50ms	50ms	50ms	50ms	60ms	60ms
下降时间（90-10%）	电压（空载）	5ms	5ms	20ms	20ms	20ms	20ms	30ms	30ms
下降时间（90-10%）	电压（满载）	5ms	5ms	20ms	20ms	20ms	20ms	30ms	30ms
动态响应	电压	电压恢复到额定0.75%以内（50-100%Load）≤10mS				电压恢复到额定0.75%以内（50-100%Load）≤10mS
输出保护范围	过流保护	-32A or 32A	-32A or 32A	-12.5A or 12.5A	-12.5A or 12.5A	-6.3A or 6.3A	-6.3A or 6.3A	-3.1A or 3.1A	-3.1A or 3.1A
	过压保护	63V	63V	155V	155V	315V	315V	610V	610V
	过功率保护	-410W or 410W	-810W or 810W	-410W or 410W	-810W or 810W	-410W or 410W	-810W or 810W	-410W or 410W	-810W or 810W
交流参数	电压范围	100Vac~242Vac	100Vac~242Vac	100VAC~240VAC	100VAC~240VAC	100Vac~242Vac	100Vac~242Vac	100VAC~240VAC	100VAC~240VAC
	过电压保护	250Vac	250Vac	264VAC	264VAC	250Vac	250Vac	264VAC	264VAC
	欠压保护	90Vac	90Vac	90VAC	90VAC	90Vac	90Vac	90VAC	90VAC
	频率范围	47Hz~63Hz	47Hz~63Hz	47Hz~63Hz	47Hz~63Hz	47Hz~63Hz	47Hz~63Hz	47Hz~63Hz	47Hz~63Hz
	功率因数PF	大于0.98（超前或者滞后）		大于0.98（超前或滞后）		大于0.98（超前或者滞后）		大于0.98（超前或滞后）
	电流最大值（rms）	2Aac（AC220V）	4Aac（AC220V）	2Aac（AC220V)	4Aac（AC220V)	2Aac（AC220V）	4Aac（AC220V）	4Aac（AC220V)	4Aac（AC220V)
	直流分量	-0.1A~+0.1A	-0.1A~+0.1A	-0.1A~+0.1A	-0.1A~+0.1A	-0.1A~+0.1A	-0.1A~+0.1A	-0.1A~+0.1A	-0.1A~+0.1A
	总电流波形畸变率THD	/	小于5%	/	小于5%	/	小于5%	/	小于5%
环境参数	工作环境温度	0~40℃	0~40℃	0~40℃	0~40℃	0~40℃	0~40℃	0~40℃	0~40℃
	存储温度	-20~70℃	-20~70℃	-20~70℃	-20~70℃	-20~70℃	-20~70℃	-20~70℃	-20~70℃
	噪音	65dB	65dB	65dB	65dB	65dB	65dB	65dB	65dB
最大效率(最大输入电压满载功率)		84%	86%	85%	88%	84%	88%	84%	87%
通讯接口		RS232/USB/RS485/CAN/LAN（标配）		RS232/USB/RS485/CAN/LAN（标配）		RS232/USB/RS485/CAN/LAN（标配）		RS232/USB/RS485/CAN/LAN（标配）
尺寸（WHD)		465mm217mm44mm	465mm217mm44mm	465mm217mm44mm	465mm217mm44mm	465mm217mm44mm	465mm217mm44mm	465mm217mm44mm	465mm217mm44mm
净重		4.5kg	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg
