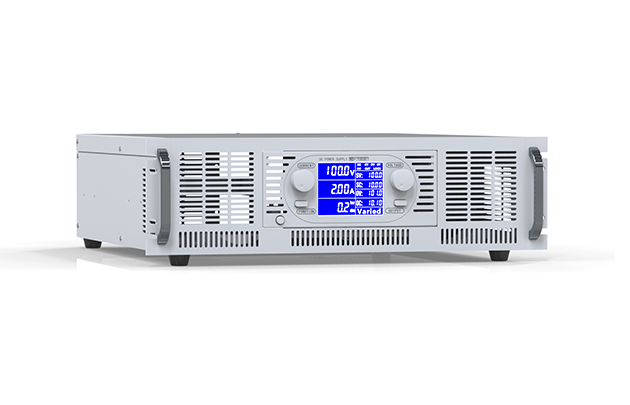

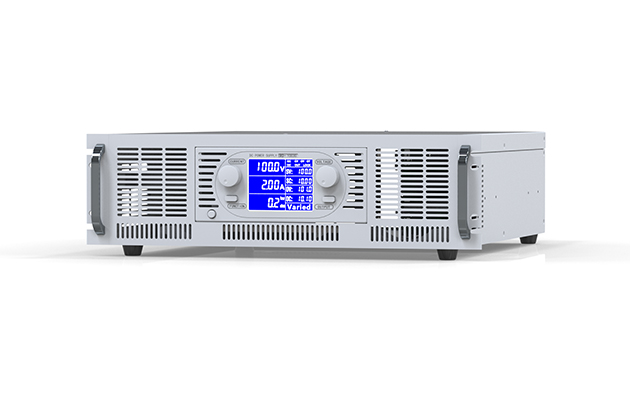

RD-3KW通用型直流电源（已停产）

RD系列数字直流稳压稳流电源由高效芯片控制，采用IGBT模块调整模式，具体高效能、高精度、高稳定性等特性，配备多种辅助功能，让用户使用更方便、可靠。主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。属可调直流稳压电源，高频开关电源，精密测试电源,数字直流稳压电源，直流电源供应器。

该系列已停产，替代产品RU灵巧型直流电源系列
https://www.variedchina.com/page/ruxl/index.php

性能特点

  • 1、采用19英寸标准化尺寸，可组合放置于各种工作台面及机架；
  • 2、输出指示：高精度电压、电流、功率显示，4位液晶屏显示；
  • 3、电压电流预置：自带面板预置按键，可预先设定电压电流值；
  • 4、输出开关功能：可在不关闭电源情况下，关闭及开启电源输出；
  • 5、恒压恒流：输出恒压恒流自动切换，电压电流值连续线性调节；
  • 6、保护功能：过压保护、过流保护、过温保护；
  • 7、短路特性：本机短路工作状态，电流恒流输出；
  • 8、外接采样：本机可配外接补偿，可降低因输出回路较长等造成的压降； （选配）
  • 9、可选外控功能：可选输入模拟量类比信号控制电源输出（DC0-5V信号）（选配）；
  • 10、可选远程显示：可选模输出拟量信号显示电源状态（DC0-5V信号）（选配）；

先进工艺

  • 1、改进型电子电路，优化抗干扰性能，保护更齐全；
  • 2、主动式风道设计，优化散热通道，有效降低温升，性能更稳定；
  • 3、U型回路设计，优化整流滤波技术，有效降低纹波系数，减少高频冲击；
  • 4、数据集中传输设计，优化信号传输，有效提高电源精度。
  • 5、提供优化于线性电源和硅整流电源的高效率，产品更加节能高效。

产品参数


型号   RD-15200 RD-20150 RD-30100 RD-5060 RD-6050 RD-10030 RD-15020
直流输出 电压 0-15V 0-20V 0-30V 0-50V 0-60V 0-100V 0-150V
电流 0-200A 0-150A 0-100A 0-60A 0-50A 0-30A 0-20A
型号   RD-20015 RD-30010 RD-6005 RD-10001 RD-20001
直流输出 电压 0-200V 0-300V 0-600V 0-1000V 0-2000V
电流 0-15A 0-10A 0-5A 0-1A 0-1A
交流输入 220V±10%
输出显示 液晶屏显示   显示精度 ：0.5%FS
显示格式  00.00V-99.99V；000.0V-999.9V；0000V-9999V；0.000V-9.999V
输出纹波 稳压状态：≤0.3%+10mV（rms）（有效值）
稳流状态：≤0.5%+10mV（rms）（有效值）
接口 标配RS232和RS485
面板锁定功能 面板锁定
电压设定和预置 旋转编码器
电流设定和预置 旋转编码器
过压保护 设置OV保护
过流保护 设置OI保护
温度保护 内置O.T.P保护，保护值为85℃±5%（散热器温度），保护后关闭输出
输出极性 输出正(＋)、负(－)可以任意接地
散热方式 强制风冷
温度环境 操作环境：0℃～40℃；湿度：10％～85％ RH；储存环境：温度：-20℃～70℃；湿度：10％～90％RH
尺寸重量（W*H*D）
 425*88*426mm 15kg
