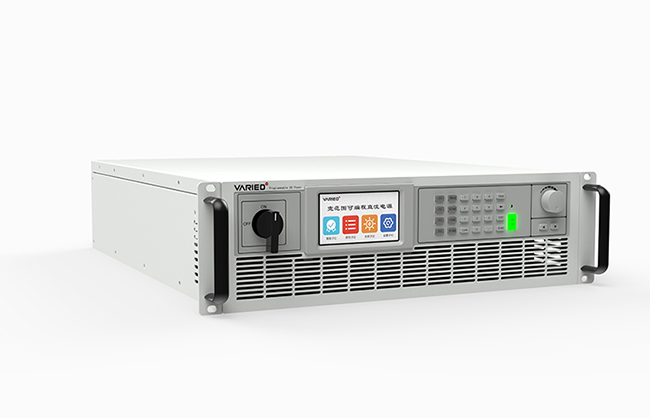

VT300V系列

VT系列拓展了电源输出功率范围,具备CV、CC、CP模式,电压等级80V-2250V,单机功率15KW,可并联实现功率扩展。内置多个汽车功率网用电压曲线及光伏曲线,提升新能源汽车、光伏逆变器等新能源行业测试效率。
产品采用高频隔离及主动式PFC技术,结合先进的LLC多谐振软开关技术,在任意工作点均具备极高效率,3U标准机箱实现15KW高功率输出。该系列电源具备的自动量程输出特性。

性能特点

1.彩色触摸屏,操作简单、快速、直观;
2.功率范围:单机功率0-5KW至0-15KW,可并机扩展输出功率;
3.单机电压0-80V至0-2250V,功率0-5KW至0-15KW;
4.恒压(CV)、恒流(CC)、恒功率(CP)模式自动切换;
5.采用主动式PFC,输入功率因数可达0.99;
6.采用LLC多谐振软开关技术,效率可达93%;
7.保护功能完备:OVP、OCP、OPP、OTP及输入过欠压保护等;
8.内置多种标准测试曲线,快速调用;
9.具备光伏阵列模拟功能;
10.具备“黑匣子”功能,异常情况下自动记录运行参数,便于后期查看及维修;
11.支持多种远程控制,标配RS232,选配RS485、CAN、LAN、GPIB、模拟控制等;


自动量程的宽范围输出功能

VT系列电源拓展了全功率下的电压和电流组合范围,单台电源的输出范围是传统电源的3倍。举例:VT15-50090能够在500V提供30A的电流输出,在166.6V提供90A电流输出,并且具备在166.6-500V间任意电压点提供15KW满功率输出能力。而传统500V/15KW电源,在500V提供30A电流输出,但是在166.6V时,仍然只能提供30A电流输出,功率降至5KW。



实时曲线输出功能

VT系列电源内置SAS模型,可以仿真太阳能电池阵列的IV/PV曲线,用户简单设定参数后,内部即可生成曲线并输出,以便测试逆变器的静态和动态最大功率跟踪效能。同时,该模式下具备示波器功能,能够在触摸屏界面上显示IV/PV曲线,并实时显示当前工作坐标点,直观,简洁,高效。

产品型号

系列

型号

电压

电流

功率

300V系列

VT05-30050

300V

50A

5KW

VT10-300100

300V

100A

10KW

VT15-300150

300V

150A

15KW


技术规格

型号

VT05-30050

VT10-300100

VT15-300150

输出范围

电压

0~300V

0~300V

0~300V

电流

0~50A

0~100A

0~150A

功率

0~5kW

0~10kW

0~15kW

设定精确度

电压

≤0.10%FS

≤0.10%FS

≤0.10%FS

电流

≤0.25%FS

≤0.25%FS

≤0.25%FS

功率

≤1.00%FS

≤1.00%FS

≤1.00%FS

设定解析度

电压

0.01V

电流

0.01A

功率

0.001kW

回读值精确度

电压

≤0.10%FS

≤0.10%FS

≤0.10%FS

电流

≤0.25%FS

≤0.25%FS

≤0.25%FS

功率

≤1.00%FS

≤1.00%FS

≤1.00%FS

回读值解析度

电压

0.01V

电流

0.01A

功率

0.001kW

纹波

Vrms

50mV

50mV

50mV

(20Hz~2MHz)

Vpp

450mV

450mV

450mV

动态响应时间

电压

≤2ms

上升时间

电压

50ms(10%~90%)

电源调节率

电压

≤0.02%FS

电流

≤0.05%FS

负载调节率

电压

≤0.05%FS

电流

≤0.15%FS

过压保护(OVP)

0~110%FS可调

Sense补偿电压

3V

保护功能

OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护

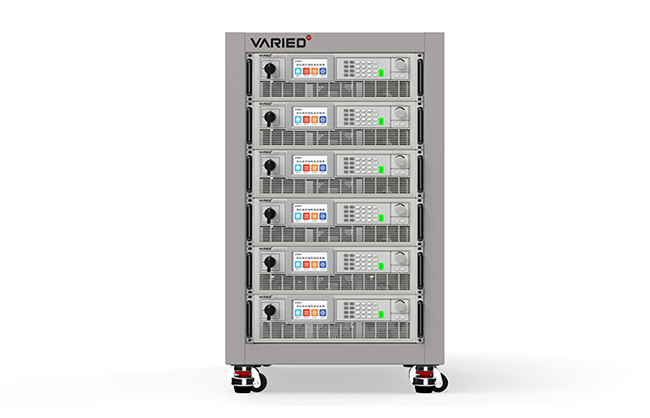

并联功能

支持多台并联输出

通讯接口

RS232(标配),RS485、GPIB、LAN、CAN(选配)

模拟控制

模拟量控制口(选配)

效率

~93%

温度

工作温度:0~40℃;存储温度:-10℃~70℃

湿度

20%~90%RH,无凝露

输入范围

相数

三相三线+PE

电压

340~420V

频率

47~63Hz

功率因数

0.99

尺寸(W×H×Dmm)

19”标准机箱3U高度,482×133.3×610

重量(Kg)

18

29

40
