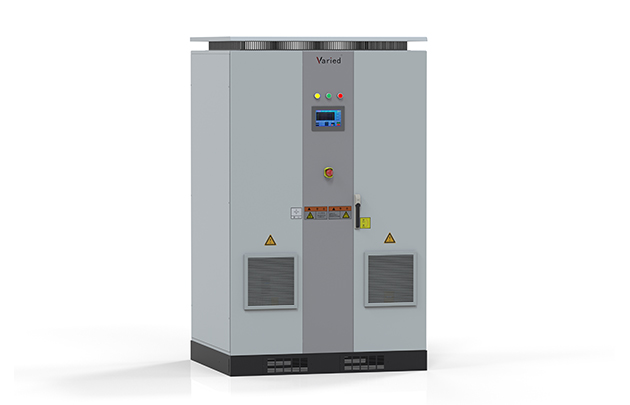

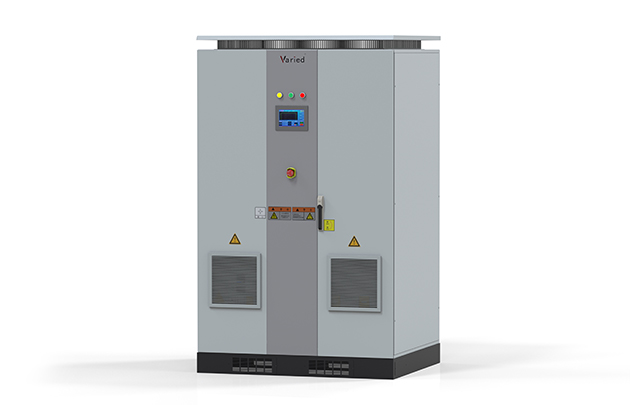

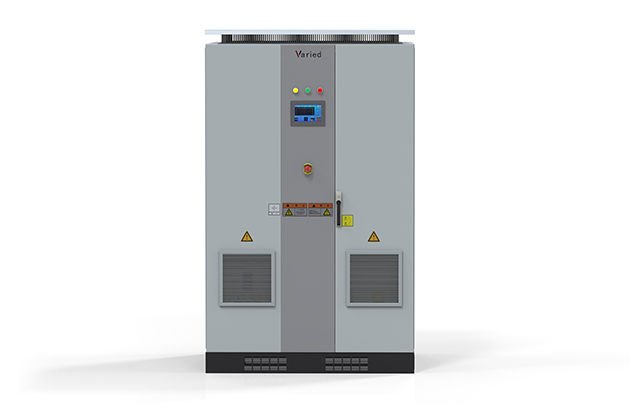

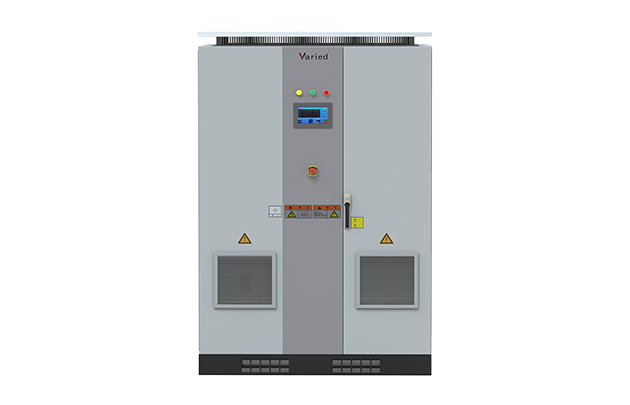

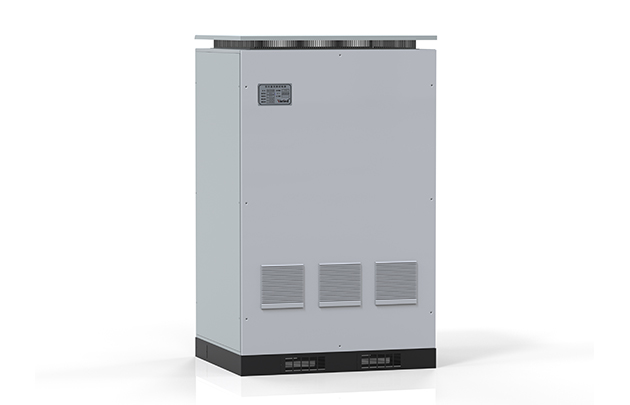

VEADL回馈式电子负载系列

VARIED的VEADL系列电源专为燃料电池电堆、燃料电池发动机系统测试开发、大型直流电源地面电源的测试以及各种电池的放电测试开发的电源。可模拟各种负载特性,又能将电能无污染的回馈电网。
其独特的能力回收功能,可以回收电能然后厂内直接利用,不但为用户节省了用电和散热成本,同时也符合节能环保的需求。内置多种通讯接口,便于客户进行全面的精确测量。同时在测试的过程中可以观测电池的电压、放电时间和电池放电容量。满足以下国标:
GBT23645-2009乘用车用燃料电池发电系统测试方法
GBT23751.2-2017微型燃料电池发电系统第2部分性能试验方法
GBT24554-2009燃料电池发动机性能试验方法。

产品特点

  • 1、功率范围:40KW-2000KW,可双通道输出;
  • 2、输入电压10V/20V-800V/1000V/1500V/2000V;
  • 3、精度:电压精度0.05%,电流精度0.1%;
  • 4、响应时间:响应时间7ms,无过冲;
  • 5、恒压、恒流、恒阻、恒功率多种输出模式;
  • 6、具有多种操作接口,可实现远程操作,无人值守以及嵌入测试系统;
  • 7、采用模块化设计,设备后期维护简便;
  • 8、立散热通道设计,体积小,散热快、温升低、运行可靠性高;

产品选型


功率 型号 电流 电压范围 功率 型号 电流 电压范围
40KW VEADL-40-400 400A 20-800V 200KW VEADL-200-800 800A 20-800V
80KW VEADL-80-400 400A 20-800V/1000V VEADL-200-1200 1200A 20-800V
100KW VEADL-100-400 400A 20-800V/1000V VEADL-200-1000 1000A 20-1000V
VEADL-100-1000 1000A 20-800V 250KW VEADL-250-800 800A 20-800V
VEADL-100-1200 1200A 20-800V VEADL-250-1200 1200A 20-800V
VEADL-100-600 600A 20-1000V VEADL-250-1000 1000A 20-1000V
160KW VEADL-160-600 600A 20-1000V 300KW VEADL-300-800 800A 20-800V
VEADL-160-800 800A 20-1000V VEADL-300-1200 1200A 20-800V
VEADL-160-1000 1000A 20-1000V VEADL-300-1000 1000A 20-1000V

技术参数

直流(输入特性)

输入电压范围

20-800Vdc

电流精度

≤0.1%FS

源效应

≤0.1%FS

负载效应

≤0.1%FS

电流纹波(rms)

≤0.1%FS

响应时间(10%~90%)

≤7ms(无超调)



交流(输出特性)

输入接线方式

三相三线+地线

输入电压

380Vac±10%

频率

50Hz±10%

功率因数

≥0.99

电流总谐波

≤3%

设备功能

电子负载功能

通讯接口

上位机

RS48(标配)、CAN(标配)、LAN(选配)、GPIB(选配)





安全特性

保护方式

欠频、过频、交流过压、交流过流,交流欠压,缺相、漏电流保护,过温保护、输出过压保护、过流、过载保护、短路保护

绝缘耐压和绝缘阻抗

耐压1800VAC 60S,漏电流小于10mA;
1000Vdc60S,阻抗≥10mΩ
2000VDC 60S,无飞弧,击穿

噪声(距离机柜1m处)

≤65db

防护等级

IP21

冷却方式

强制风冷(可控)



工作环境

温度

0℃-45℃

湿度

10-90% (非凝结)

海拔高度

2000m

常规规格技术,特殊定制可电话咨询
