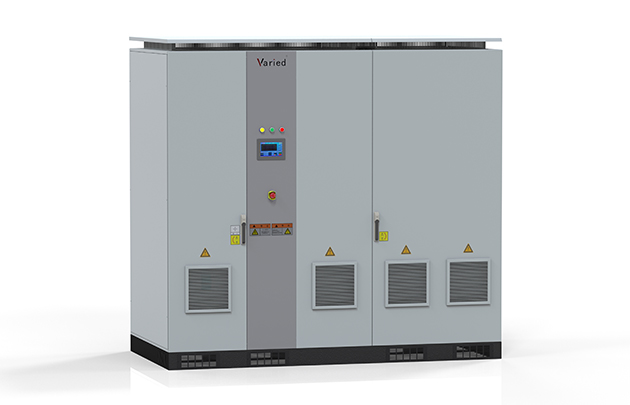

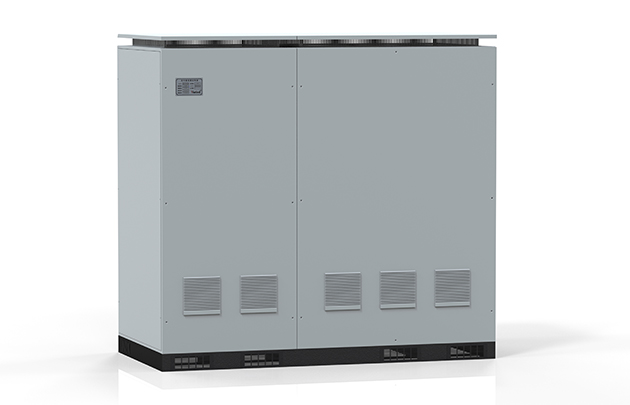

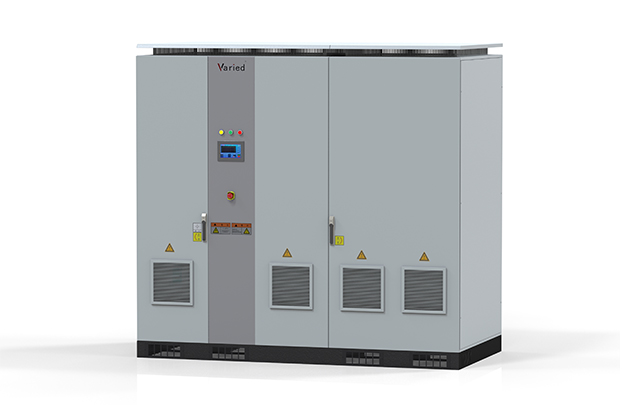

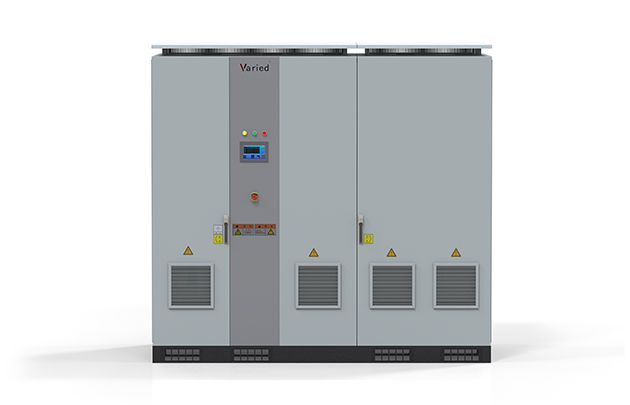

VSPV光伏模拟器系列

VARIED的VSPV系列电源专为专为光伏逆变器测试而设计的一款模拟光伏电池阵列板的各种静、动态特性的测试电源。能够模拟太阳能电池板的不同类型、不同光照度、不同温度、以及不同电气特性的工作状态,满足对光伏逆变器的各种行业标准动态MPPT测试需求。能够提供卓越的准确性和灵活性。

产品特点

  • 1、功率范围:40KW-1000KW,可双通道输出;
  • 2、输出电源范围:20V-800V/1000V/1500V/2000V可定制;
  • 3、具备I-V曲线任意编辑、保存和调用功能,保存数据格式多样,方便客户存储;
  • 4、具备MPPT测试要求,内置EN50530、Sandia和NB/T32004动态测试曲线,一键式调取;
  • 5、高精度采样电路和先进的算法处理达到电流精度0.05%FS;
  • 6、采用四象限控制技术,全功率内能量双向流动,运行稳定可靠;
  • 7、采用PWM整流技术,功率因素≥0.99,输入谐波≤3%,效率大于93%;
  • 8、输出参数、保护参数可编程,可适用于不同类型设备测试;
  • 9、具有多种操作接口,可实现远程操作,无人值守以及嵌入测试系统;
  • 10、采用模块化设计,设备后期维护简便;

产品选型

功率 型号 电流 电压范围 功率 型号 电流 电压范围
40KW VSPV-40-800 400A 20-800V 200KW VSPV-200-800 800A/1200A 20-800V
80KW VSPV-80-800 400A 20-800V VSPV-200-1000 1000A 20-1000V
VSPV-80-1000 400A 20-1000V 250KW VSPV-250-800 800A/1200A 20-800V
100KW VSPV-100-800 400A/1000A/1200A 20-800V VSPV-250-1000 1000A 20-1000V
VSPV-100-1000 400A/600A 20-1000V 300KW VSPV-300-800 800A/1200A 20-800V
160KW VSPV-160-1000 600A/800A/1000A 20-1000V VSPV-300-1000 1000A 20-1000V


技术参数

交流(输入特性)

输入接线方式

三相三线+地线

输入电压

380Vac±10%

频率

50Hz±5%

功率因数

≥0.99

电流总谐波

≤3%







直流(输出特性)

电压范围

20-800Vdc

输出电压精度

≤0.05%FS

源效应

≤0.05%FS

负载效应

≤0.05%FS

电压纹波(rms)

≤0.2%FS

响应时间(10%~90%)

≤3~5ms

正负切换时间(-90%~90%)

≤7~10ms



回馈特性

交流电压

380Vac±10%

频率

50Hz±5%

功率因数

≥0.99

电流总谐波

≤3%

回馈功率

全功率回馈

通讯接口

上位机

RS48(标配)、CAN(标配)、LAN(选配)、GPIB(选配)

安全特性

保护方式

欠频、过频、交流过压、交流欠压,缺相,过温保护、输出过压保护、过流、过载保护、短路保护、漏电流保护

绝缘耐压和绝缘阻抗

耐压1800VAC 60S,漏电流小于10mA;
1000Vdc60S,阻抗≥10mΩ
2000VDC 60S,无飞弧,击穿

噪声(距离机柜1m处)

≤65db

防护等级

IP21

冷却方式

强制风冷(可控)

工作环境

温度

0℃-45℃

湿度

10-90% (非凝结)

海拔高度

2000m

常规规格技术,特殊定制可电话咨询
