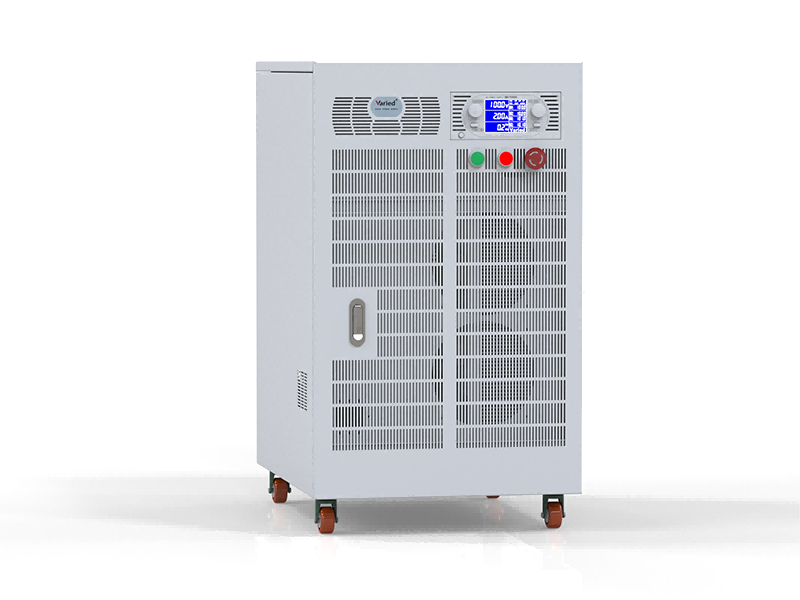

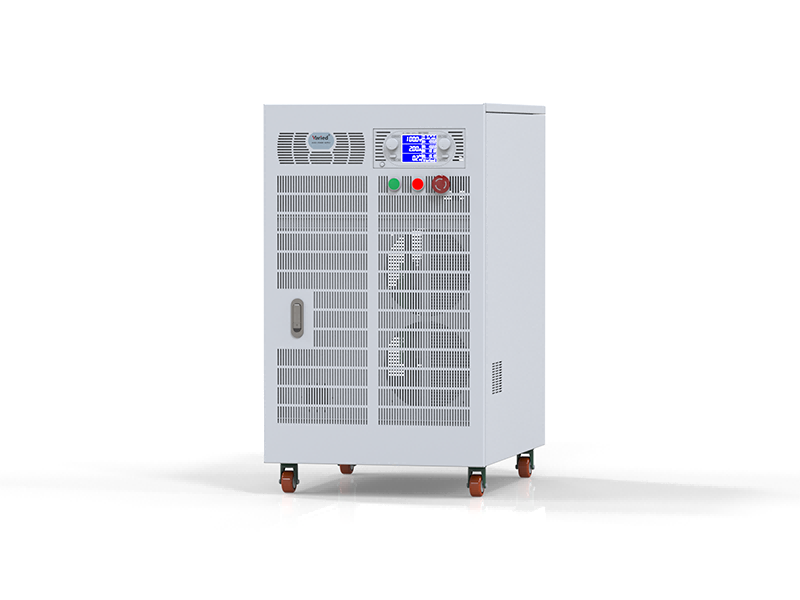

RD-25KW~40KW大功率直流电源

RD系列数字直流稳压稳流电源由高效芯片控制，采用IGBT模块调整模式，具体高效能、高精度、高稳定性等特性，配备多种辅助功能，让用户使用更方便、可靠。主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。属可调直流稳压电源，高频开关电源，精密测试电源,数字直流稳压电源，直流电源供应器

性能特点

1、输出指示：高精度电压、电流、功率显示，4位液晶屏显示；
2、电压电流预置：自带面板预置按键，可预先设定电压电流值；
3、输出开关功能：可在不关闭电源情况下，关闭及开启电源输出；
4、恒压恒流：输出恒压恒流自动切换，电压电流值连续线性调节；
5、保护功能：过压保护、过流保护、过温保护；
6、短路特性：本机短路工作状态，电流恒流输出；
8、外接采样：本机可配外接补偿，可降低因输出回路较长等造成的压降；（选配）
9、可选外控功能：可选输入模拟量类比信号控制电源输出（DC0-5V信号）（选配）；
10、可选远程显示：可选模输出拟量信号显示电源状态（DC0-5V信号）（选配）；

先进工艺

1、改进型电子电路，优化抗干扰性能，保护更齐全；
2、主动式风道设计，优化散热通道，有效降低温升，性能更稳定；
3、U型回路设计，优化整流滤波技术，有效降低纹波系数，减少高频冲击；
4、数据集中传输设计，优化信号传输，有效提高电源精度。
5、提供优化于线性电源和硅整流电源的高效率，产品更加节能高效。

产品参数

型号		RD-50500	RD-100250	RD-250100	RD-50050	RD-301000	RD-50600	RD-100300
直流输出	电压	0-50V	0-100V	0-250V	0-500V	0-30V	0-50V	0-100V
直流输出	电流	0-500A	0-250A	0-100A	0-50A	0-1000A	0-600A	0-30A
型号		RD-300100	RD-50060	RD-60050	RD-100030	RD-50800	RD-200200	RD-50080
直流输出	电压	0-300V	0-50V	0-600V	0-1000V	0-50V	0-200V	0-500V
直流输出	电流	0-100A	0-600A	0-50A	0-30A	0-800A	0-200A	0-80A
型号		RD-80050	RD-100040
直流输出	电压	0-800V	0-1000V
直流输出	电流	0-50A	0-40A
交流输入	380V±10%
输出显示	液晶屏显示精度：0.5%FS
输出显示	显示格式 00.00V-99.99V；000.0V-999.9V；0000V-9999V；0.000-9.999
输出纹波	稳压状态：≤0.3%+10mV（rms）（有效值）
输出纹波	稳流状态：≤0.5%+10mV（rms）（有效值）
接口	标配RS232和RS485
面板锁定功能	面板锁定
电压设定和预置	旋转编码器
电流设定和预置	旋转编码器
过压保护	设置OV保护
过流保护	设置OI保护
温度保护	内置O.T.P保护，保护值为85℃±5%（散热器温度），保护后关闭输出
输出及散热	输出正(＋)、负(－)可以任意接地；散热方式：强制风冷
温度环境	操作环境：0℃～40℃；湿度：10％～85％ RH；储存环境：温度：-20℃～70℃；湿度：10％～90％RH
尺寸重量（WHD）	505804755mm 100kg
