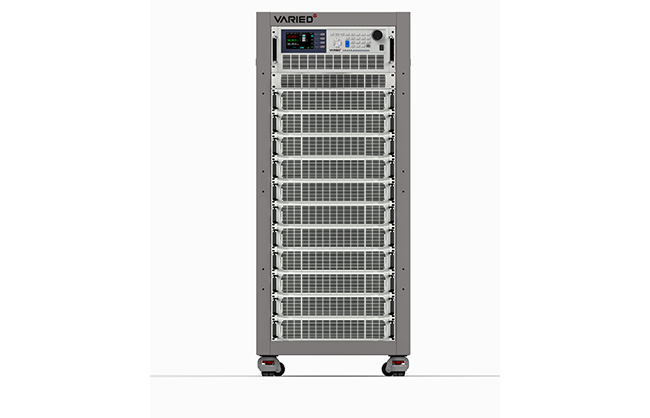

VL600V系列

VARIED的VL系列直流电子负载，是一款用于模拟低压高功率产品负载变化的专用精密仪器。负载功率从1.2KW到40KW，负载电流最高达1500A，可用于各种低压高功率电子产品的测试。本系列产品的多项功能为测试大功率电源及电子产品，提供了完整的解决方案。可应用于大功率开关电源、电源装置设备、动力电池组和电子元器件测试的负载模拟。

性能特点

1.电压：0-600V；最大电流：1200A；
2.功率：1.2KW-40KW；
3.RS-232C/GPIB通讯接口；
4.恒电压、恒电流、恒电阻和恒功率四种静态加载模式；
5.高速动态负载，最高频率达20KHz；
6.任意负载波形模拟功能；
7.电池放电模拟和量测放电时间功能；
8.快速OCP测试功能；
9.可编程切换多组负载；
10.高精度电压、电流和功率量测；
11.ARM控制技术，通讯速度快；
12.兼容多款同类产品通讯指令，系统集成更简单；
13.具有过压、过流、过功率、过温度、反向保护功能；


四种工作模式

VL系列负载提供四种静态加载模式：恒电流模式(CC)和恒电阻模式(CR)适用于传统开关电源负载仿真，恒电压模式(CV)适用于电池充电机及恒流输出电源负载仿真，恒功率模式(CP)可作为动力电池组和储能装置负载的模拟。


仿真动力电池

VL系列电子负载还可以用于仿真动力电池放电。设定电池放电负载大小，采用恒功率(CP)拉载模式，即可仿真电池放电特性。透过精准量测回路，量取电池截止放电电压，计算出电池放电到截止电压点所需时间。

产品型号

系列产品

万瑞达型号

电压

电流

功率

600V

VL012-60048

0-600V

0-48A

1200W

VL018-60072

0-600V

0-72A

1800W

VL024-60096

0-600V

0-96A

2400W

VL03-600120

0-600V

0-120A

3000W

VL06-600240

0-600V

0-240A

6000W

VL09-600360

0-600V

0-360A

9000W

VL12-600480

0-600V

0-480A

12KW

VL15-600600

0-600V

0-600A

15KW

VL18-600720

0-600V

0-720A

18KW

VL24-600960

0-600V

0-960A

24KW

VL30-6001200

0-600V

0-1200A

30KW

VL40-6001200

0-600V

0-1200A

40KW


技术规格

型号

VL012-60048 VL018-60072 VL024-60096 VL03-600120 VL06-600240 VL09-600360

功率

120W 1200W 180W 1800W 240W 2400W 300W 3000W 600W 6000W 900W 9000W

电压范围

0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V

电流范围

0-4.8A 0-48A 0-7.2A 0-72A 0-9.6A 0-96A 0-12A 0-120A 0-24A 0-240A 0-36A 0-360A

定电流模式（CC）

量程

0-4.8A 0-48A 0-7.2A 0-72A 0-9.6A 0-96A 0-12A 0-120A 0-24A 0-240A 0-36A 0-360A

精度

0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS

分辨率

0.4mA 4mA 0.6mA 6mA 0.8mA 8mA 1mA 10mA 2mA 20mA 3mA 30mA

定电阻模式（CR ）

量程

0.4Ω～4KΩ 17.5Ω～8KΩ 0.26Ω～2.8KΩ 11Ω～8KΩ 0.2Ω～2KΩ 8.75Ω～8KΩ 0.16Ω～1.7KΩ 7Ω～8KΩ 0.08Ω～850Ω 3.5Ω～7KΩ 0.055Ω～500Ω 2.3Ω～4.5KΩ

精度

Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S

分辨率

14bits 14bits 14bits 14bits 14bits 14bits

定电圧模式（CV）

量程

0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V

精度

0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS

分辨率

8.5mV 85mV 8.5mV 85mV 8.5mV 85mV 8.5mV 85mV 8.5mV 85mV 8.5mV 85mV

定功率模式（CP）

量程

0-120W 0-1200W 0-180W 0-1800W 0-240W 0-2400W 0-300W 0-3000W 0-600W 0-6000W 0-900W 0-9000W

精度

0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS

分辨率

0.6W 0.6W 0.6W 0.6W 0.6W 0.6W

动态模式

T1&T2

0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S

斜率

0.8mA-160mA/uS 8mA-1.6A/uS 1.2mA-240mA/uS 12mA-2.4A/uS 1.6mA-320mA/uS 16mA-3.2A/uS 2mA-0.4A/uS 20mA-4A/uS 4mA-0.8A/uS 40mA-8A/uS 6mA-1.2A/uS 60mA-12A/uS

精度

10%±20uS 10%±20uS 10%±20uS 10%±20uS 10%±20uS 10%±20uS

测量参数

电压范围

0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V

精度

0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS

分辨率

1mV 10mV 1mV 10mV 1mV 10mV 1mV 10mV 1mV 10mV 1mV 10mV

电流范围

0-4.8A 0-48A 0-7.2A 0-72A 0-9.6A 0-96A 0-12A 0-120A 0-24A 0-240A 0-36A 0-360A

精度

0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS

分辨率

0.1mA 1mA 0.15mA 1.5mA 0.2mA 2mA 0.2mA 2mA 0.5mA 5mA 0.7mA 7mA

功率范围

0-120W 0-1200W 0-180W 0-1800W 0-240W 0-2400W 0-300W 0-3000W 0-600W 0-6000W 0-900W 0-9000W

精度

0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS

分辨率

0.1W 0.1W 0.1W 0.1W 0.1W 0.1W

常规参数

短路电流

48A 72A 96A 120A 240A 360A

尺寸 (W*H*D) mm

425 X 175 X 640 425 X 175 X 640 425 X 175 X 640 425 X 175 X 640 425 X 350 X 640 550 X 635 X 720

重量 (Kg)

20 24 28Kg 32 64 116

型号

VL12-600480 VL15-600600 VL18-600720 VL24-600960 VL30-6001200 VL30-6001200

功率

1200W 12000W 1500W 15000W 1800W 18000W 2400W 24000W 3000W 30000W 4000W 40000W

电压范围

0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V

电流范围

0-48A 0-480A 0-60A 0-600A 0-72A 0-720A 0-96A 0-960A 0-120A 0-1200A 0-120A 0-1200A

定电流模式（CC）

量程

0-48A 0-480A 0-60A 0-600A 0-72A 0-720A 0-96A 0-960A 0-120A 0-1200A 0-120A 0-1200A

精度

0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS 0.05%+0.1%FS 0.1%+0.1%FS

分辨率

4mA 40mA 5mA 50mA 6mA 60mA 8mA 80mA 10mA 100mA 10mA 100mA

定电阻模式（CR ）

量程

0.04Ω～425Ω 1.75Ω～3.5KΩ 0.032Ω～340Ω 1.4Ω～2.8KΩ 0.026Ω～285Ω 1.16Ω～2.3KΩ 0.02Ω～210Ω 0.875Ω～1.7KΩ 0.016Ω～170Ω 0.7Ω～1.4KΩ 0.016Ω～170Ω 0.7Ω～1.4KΩ

精度

Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S Vin/Rset*(0.2%)+0.2%IF.S

分辨率

14bits 14bits 14bits 14bits 14bits 14bits

定电圧模式（CV）

量程

0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V

精度

0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS 0.05%+0.05%FS

分辨率

8.5mV 85mV 8.5mV 85mV 8.5mV 85mV 8.5mV 85mV 8.5mV 85mV 8.5mV 85mV

定功率模式（CP）

量程

0-1200W 0-12000W 0-1500W 0-15000W 0-1800W 0-18000W 0-2400W 0-24000W 0-3000W 0-30000W 0-4000W 0-40000W

精度

0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS

分辨率

0.6W 0.6W 0.6W 0.6W 0.6W 0.6W

动态模式

T1&T2

0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S 0.025-10mS 1mS-30S

斜率

8mA-1.6A/uS 80mA-16A/uS 10mA-2A/uS 0.1A-20A/uS 12mA-2.4A/uS 0.12A-24A/uS 16mA-3.2A/uS 0.16A-32A/uS 20mA-4A/uS 0.2A-40A/uS 20mA-4A/uS 0.2A-40A/uS

精度

10%±20uS 10%±20uS 10%±20uS 10%±20uS 10%±20uS 10%±20uS

测量参数

电压范围

0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V 0-60V 0-600V

精度

0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS 0.025%+0.05%FS

分辨率

1mV 10mV 1mV 10mV 1mV 10mV 1mV 10mV 1mV 10mV 1mV 10mV

电流范围

0-48A 0-480A 0-60A 0-600A 0-72A 0-720A 0-96A 0-960A 0-120A 0-1200A 0-120A 0-1200A

精度

0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS 0.05%+0.1%FS
分辨率 1mA 10mA 1.2mA 12mA 2mA 20mA 2mA 20mA 2.5mA 25mA 2.5mA 25mA

功率范围

0-1200W 0-12000W 0-1500W 0-15000W 0-1800W 0-18000W 0-2400W 0-24000W 0-3000W 0-30000W 0-4000W 0-40000W

精度

0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS 0.2%+0.2%FS

分辨率

0.1W 0.1W 0.1W 0.1W 0.1W 0.1W

常规参数

短路电流

480A 600A 720A 960A 1200A 1200A

尺寸 (W*H*D) mm

550 X 810 X 720 550 X 990 X 720 550 X1165 X 720 550 X 1520 X 720 880 X1520 X 720 880X1680 X 720

重量 (Kg)

153 202 242 316 400 496
