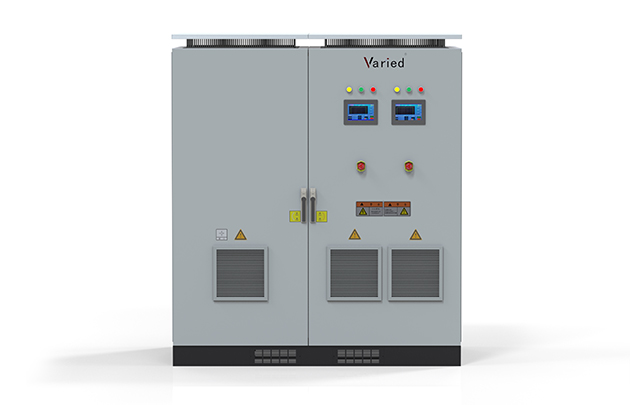

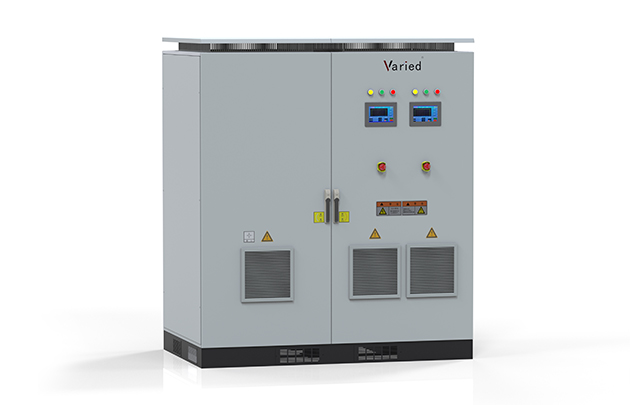

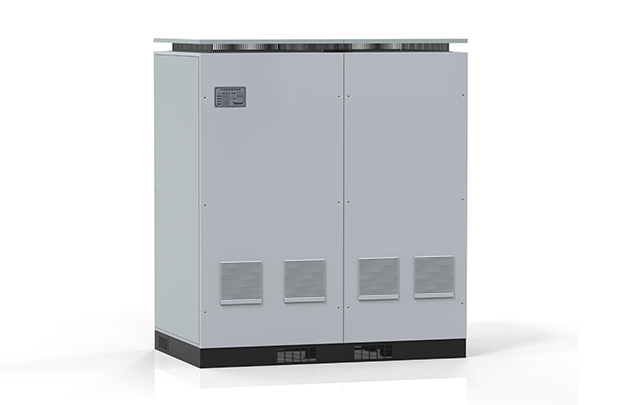

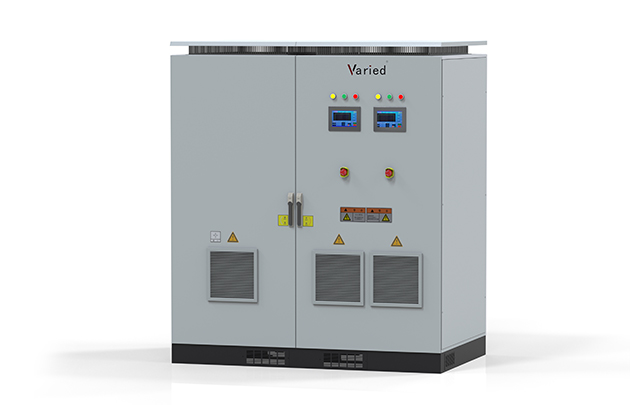

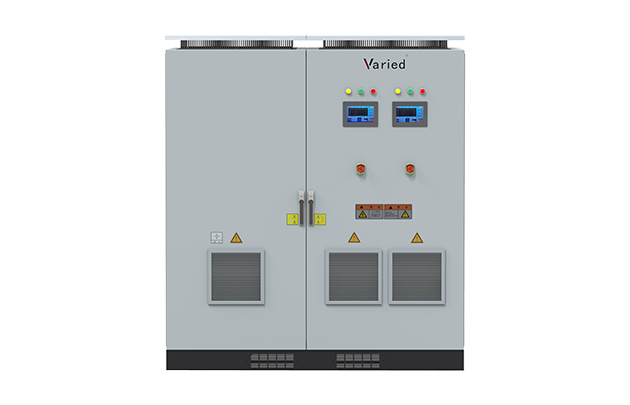

VARIED的VEAD专为新能源汽车行业电机控制器、驱动电机、整车测试开发的测试电源。采用四象限PWM整流技术和纯数字控制技术,输出精度高,运行稳定可靠。可适用于产品研发、型式试验,可靠性测试以及产品线出厂测试。
适用于电动汽车用电机及其控制器、电动汽车动力总承系统等领域产品的前期研发、后期型式试验、可靠性测试,以及生产线产品出厂测试。
满足GB T18488 1-2015、GB T18488 2-2015、GB T29307-2012中测试项目对电源的使用要求。
型号 | 功率 | 电流 | 电压范围 |
VEAD-40-800 | 40KW | 300A | 20-800V |
VEAD-80-800 | 80KW | 300A | 20-800V |
VEAD-100-800 | 100KW | 400A/1000A | 20-800V |
VEAD-160-800 | 160KW | 600A/800A | 20-800V |
VEAD-200-800 | 200KW | 1000A | 20-800V |
VEAD-250-800 | 250KW | 1000A | 20-800V |
VEAD-300-800 | 300KW | 1000A | 20-800V |
交流(输入特性) |
输入接线方式 |
三相三线+地线 |
输入电压 |
380Vac±10% |
|
频率 |
50Hz±5% |
|
功率因数 |
≥0.99 |
|
电流总谐波 |
≤3% |
|
直流(输出特性) |
电压范围 |
20-800Vdc |
输出电压精度 |
≤0.05%FS |
|
源效应 |
≤0.05%FS |
|
负载效应 |
≤0.05%FS |
|
电压纹波(rms) |
≤0.2%FS |
|
响应时间(10%~90%) |
≤3~5ms |
|
正负切换时间(-90%~90%) |
≤7~10ms |
|
回馈特性 |
交流电压 |
380Vac±10% |
频率 |
50Hz±5% |
|
功率因数 |
≥0.99 |
|
电流总谐波 |
≤3% |
|
回馈功率 |
全功率回馈 |
|
通讯接口 |
上位机 |
RS48(标配)、CAN(标配)、LAN(选配)、GPIB(选配) |
安全特性 |
保护方式 |
欠频、过频、交流过压、交流欠压,缺相,过温保护、输出过压保护、过流、过载保护、短路保护、漏电流保护 |
绝缘耐压和绝缘阻抗 |
耐压1800VAC 60S,漏电流小于10mA; |
|
噪声(距离机柜1m处) |
≤65db |
|
防护等级 |
IP21 |
|
冷却方式 |
强制风冷(可控) |
|
工作环境 |
温度 |
0℃-45℃ |
湿度 |
10-90% (非凝结) |
|
海拔高度 |
2000m |
